標題：玻璃纖維管線管靜水壓試驗機-玻璃管水壓試驗機

玻璃纖維管線管靜水壓試驗機（FRP Hydrostatic Pressure Testing Machine）是專門用于檢測 玻璃纖維增強塑料（FRP）管道 耐壓性能、密封性及長期承壓能力的專用設備。它通過向管道內部注水并施加恒定壓力，模擬實際工況下的力學性能，確保管道符合國際/行業標準要求。

---

1. 設備主要用途

• 質量控制：驗證FRP管道的設計壓力、爆破壓力及長期耐壓性能。

• 型式試驗：用于新產品研發或生產工藝驗證（如纏繞工藝、樹脂固化度）。

• 出廠檢驗：確保每批次管道無泄漏、無分層等缺陷。

• 標準認證：滿足 ISO 14692、API 15HR、GB/T 21238 等標準要求。

---

2. 核心測試功能

---

3. 設備組成與關鍵技術

（1）主要結構

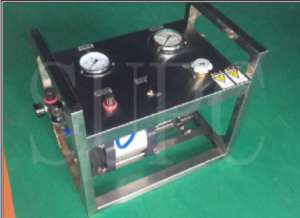

• 高壓泵系統：提供穩定壓力（電動柱塞泵或氣動增壓泵，壓力范圍0~25 MPa）。

• 密封裝置：

  • 端面密封（DN≤250mm，快速卡箍式）

  • 內脹式密封（DN＞250mm，避免管端擠壓變形）。

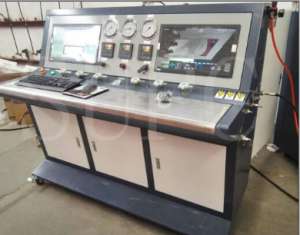

• 壓力控制單元：

  • 高精度壓力傳感器（±0.5% FS）

  • PLC自動控制系統（可編程保壓、泄壓曲線）。

• 安全防護：防爆艙、超壓自動泄壓閥、緊急停機按鈕。

（2）數據采集與分析

• 實時監測壓力、流量（泄漏量）、溫度。

• 生成壓力-時間曲線，輸出PDF/Excel測試報告。

---

4. 適用管道類型

• 纏繞玻璃鋼管（FW-FRP）

• 離心鑄造玻璃鋼管（HOBAS）

• 夾砂管道（RPM）

• 高壓復合管（如API 15HR標準管線）

---

5. 選型參考

---

6. 符合的主要標準

• 國際標準：ISO 14692、API 15HR、ASTM D1599

• 中國標準：GB/T 21238、JC/T 552、GB/T 5351  SY/T6770.1

• 歐洲標準：EN 1796、BS 7159

---

7. 注意事項

• 介質要求：使用去離子水或防凍液（避免腐蝕或結冰影響測試）。

• 環境控制：保持水溫恒定（±2℃），防止熱脹冷縮干擾數據。

• 安全操作：高壓測試時需封閉試驗區域，防止管道爆裂傷人。
